ベベルギア（傘歯車）とは？歯車製作の中村製作所

ベベルギア（傘歯車）は、2本の回転軸の方向を変えるために用いられる歯車で、特に軸を90°に変換する用途で広く利用されています。自動車の差動装置、工作機械、産業用ロボットなど、あらゆる分野で欠かせない機械要素です。

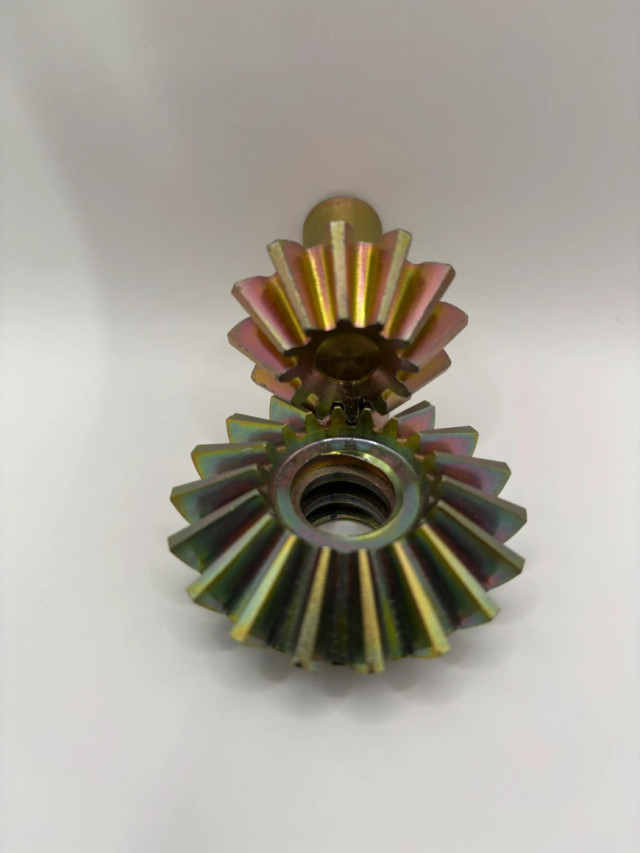

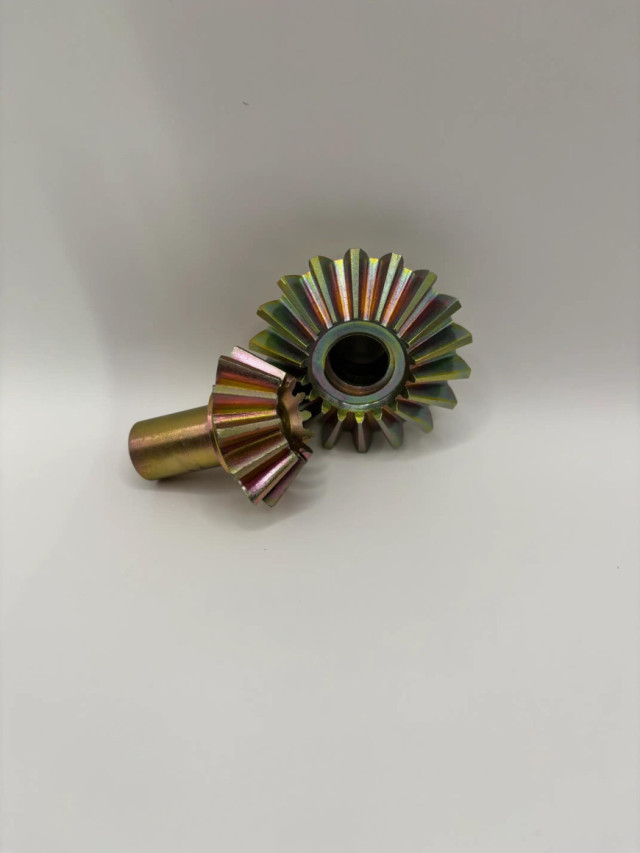

中村製作所では多種多様なベベルギアの製造を行っております。

直歯ベベルギア（Straight Bevel Gear）
歯が直線的に配置されたシンプルな構造で、加工が比較的容易なためコストを抑えられます。中低速での動力伝達に適していますが、ノイズや振動が発生しやすい傾向があります。

曲歯ベベルギア（Zerol Bevel Gear）
歯がわずかに曲線状で、噛み合いがスムーズです。騒音や振動を低減でき、中高速回転でも安定した動力伝達が可能です。

スパイラルベベルギア（Spiral Bevel Gear）
歯が螺旋状に配置されており、接触面積が大きいのが特徴です。高トルク・高速回転に対応でき、自動車や航空機など高精度で静粛性が求められる用途に最適です。加工には高度な歯切り・研削技術が必要です。

ベベルギアは、以下のような条件や用途で特に選ばれやすい歯車です。

採用例

ベベルギアは万能ではなく、用途によっては他の歯車が適する場合もあります。代表的な歯車との違いは以下の通りです。

歯形（Tooth Profile）
歯車の歯の断面形状で、標準的にはインボリュート曲線が採用されます。滑らかな噛み合いと高効率を実現し、ベベルギアでもこの形状が一般的です。

モジュール（Module）
歯車の大きさを表す基本単位で、

モジュール＝ピッチ円直径 ÷ 歯数

で定義されます。モジュール値が大きいほど歯は大きくなり強度が増しますが、精密さや静音性は低下する傾向があります。

中村製作所では、直歯・曲歯・スパイラルベベルギアまで幅広く対応し、試作から量産まで一貫対応が可能です。高精度マシニングや歯面研削によって、JIS 0~2 級相当の高精度ギアを提供します。

当社の強み：

ベベルギアの設計・製作に関するご相談は中村製作所までお気軽にお問い合わせください。
