M0.5〜M10対応｜JIS 0〜2級｜試作1個〜量産｜全国対応

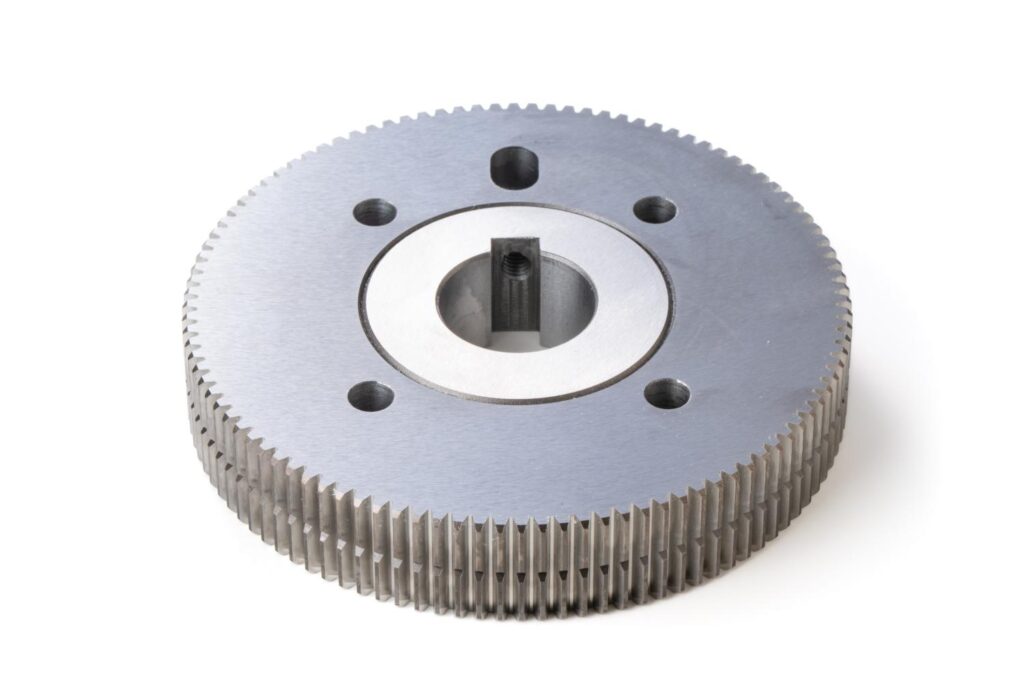

歯研平歯車
材質：ステンレス440C
歯研平歯車
機械設計の基本にして、最も使用実績の多い歯車——それが平歯車（スパーギア）です。シンプルな構造だからこそ、精度のわずかな差が機械全体の寿命・性能・騒音に直結します。
中村製作所では、M0.5の精密小型から大型M10クラスまで、 JIS 0〜2級相当の高精度平歯車を1個の試作から量産まで対応します。
● ホブ切り＋成形研削／創成研削の両方式を保有
● S45C・SCM材・ベイクライト等、多様な素材に対応
● 設計段階からの図面レビュー・トラブル予防も提供
平歯車とは
平歯車は、円筒の外周に歯が軸と平行に切られた最も基本的な歯車です。歯車の中で最もシンプルな構造を持ち、あらゆる産業機械の動力伝達に広く使われています。
| 項目 | 内容 |
| 歯形 | 軸と平行な直線歯（インボリュート歯形が標準） |
| 動力伝達 | 平行2軸間 |
| 特徴 | 構造シンプル・製作しやすい・低コスト |
| 騒音 | 歯切り精度が低いと発生しやすい→研削で解消 |
| 主な用途 | 産業機械・自動車補機・OA機器・ロボット・搬送装置 |
中村製作所の対応範囲
M0.5〜M10のモジュール幅、JIS 0〜2級の高精度仕上げ、1個の試作から量産まで、
お客様のあらゆるニーズに対応できる体制を整えています
| 仕様項目 | 対応内容 |
| モジュール範囲 | M0.5〜M10（それ以外もご相談可） |
| 精度等級 | JIS 0〜2級相当（検査成績書対応） |
| 素材 | S45C・SCM440・SK材・SUS304・ベイクライト・焼結材 等 |
| 熱処理 | 浸炭焼入れ・高周波焼入れ・焼きなまし等（協力工場対応） |
| ロット | 1個〜量産（年間数万個）まで |
| 全国対応 | 北海道〜沖縄まで発送対応 |
加工工程
素材の粗加工から歯切り・熱処理・研削・検査まで、一貫した工程管理で高精度な平歯車をお届けします。
| 工程 | 内容 | 使用設備 |
| 素材加工 | 丸棒・鍛造材・鋳物材の粗加工 | バンドソー・旋盤 |
| 形状加工 | 軸穴・キー溝・ボス・フランジ | CNC旋盤・マシニングセンタ |
| 歯切り加工 | 歯形の切削（ホブ切り・シェーパ） | ホブ盤・ギヤシェーパ |
| 熱処理 | 浸炭・高周波等（協力工場） | 専用熱処理設備 |
| 歯車研削 | 歯面精度の最終仕上げ | 成形研削盤・創成研削盤 |
| 測定・検査 | 歯形・振れ・ピッチ精度確認 | 歯車測定機・三次元測定機 |
設計上の注意点とよくある失敗
嵌合不良・騒音・早期摩耗など、歯車トラブルの多くは設計段階で防げます。中村製作所では図面レビューを通じて、製作前に問題を未然に解消します。
| よくある失敗 | 原因 | 中村製作所の対応 |
| 嵌合不良・組立できない | モジュール違い・公差設定ミス | 図面レビューで事前確認 |
| 騒音・振動が大きい | 歯形誤差・芯振れ | 歯車研削で歯面補正 |
| 熱処理後に精度が出ない | 変形考慮不足の公差設定 | 熱処理歪みを見越した工程設計 |
| 早期摩耗 | バックラッシュゼロ設計・材質不適 | 設計段階での条件確認・材質提案 |
| 歯面焼け | 切削条件不適 | 条件最適化＋研削で除去 |
材質・熱処理の選定
用途・環境・負荷条件に合わせた素材と熱処理の組み合わせが、歯車の性能と寿命を左右します。選定に迷う場合はお気軽にご相談ください。
| 材質 | 特徴 | 主な用途 |
| S45C | 汎用炭素鋼。コスト・加工性のバランスが良い | 標準的な産業機械用歯車 |
| SCM440 | クロムモリブデン鋼。高強度・耐摩耗 | 高負荷・自動車部品向け |
| SK材・SKS材 | 工具鋼。焼入れ後も高硬度 | 高精度小型歯車 |
| SUS304・316 | 耐食性優秀 | 食品機械・医療装置 |
| ベイクライト・樹脂 | 軽量・静音・絶縁 | OA機器・軽負荷用途 |
| 焼結材 | 複雑形状・大量生産向け | 家電・複写機・玩具 |
実績事例
自動車補機・産業機械・医療機器・食品機械など、幅広い業界での製作実績があります。精度・素材・ロットの異なる案件に柔軟に対応してきた事例をご紹介します。
| 業種 | 内容 | 精度 | 対応ポイント |
| 自動車補機メーカー | M3平歯車を月産1万個 | JIS 2級 | 創成研削による量産安定供給 |
| 産業機械メーカー | M5精密平歯車 単品 | JIS 0〜1級 | 成形研削で超高精度仕上げ |
| 医療機器 | SUS304平歯車 試作3個 | JIS 1〜2級 | 耐食要求・全品検査成績書付き |
| 食品機械 | ベイクライト平歯車 小ロット | JIS 3〜4級 | 素材対応・低騒音仕上げ |
よくあるご質問（FAQ）
お問い合わせの多いご質問をまとめました。素材・精度・ロット・図面に関するご不明点はこちらをご覧ください。解決しない場合はお気軽にお問い合わせください。
Q. M0.5の小型平歯車でも対応できますか？
A. はい、M0.5からの精密小型平歯車加工に対応しています。成形研削により高精度な仕上げが可能です。
Q. ベークライトや樹脂素材の平歯車も加工できますか？
A. はい、対応しています。金属歯車と同様に歯切り・研削加工が可能です。
Q. 図面不完全の段階でも相談できますか？
A. はい、設計段階でのご相談に技術者が対応します。公差設定・モジュール選定・熱処理仕様の提案も行います。
Q. 量産品の仕上げ研削だけを依頼できますか？
A. はい、鋳造・鍛造・焼結品の仕上げ研削のみの受託も承っています。
Q. JIS 0級の超高精度平歯車に対応できますか？
A. はい、JIS 0〜2級相当の仕上げに対応しています。成形研削による高精度仕上げと検査成績書発行が可能です。
