量産技術に優れた歯車製造技術を保有していても、歯車として機能性保証までを担うのは簡単ではありません。
歯車は単なる外形品ではなく、ミクロン単位の精度と表面品質が求められる高度な機能部品です。
とくに仕上げ工程である「歯車研削」は、装置性能や耐久性を大きく左右する要です。
中村製作所では、こうした高度な要求に応えるため、仕上げ研削による歯面精度の最終仕上げと、 JIS 0〜2級相当の厳格な精度保証を一括で対応しています。 量産加工業者さまに代わり、熱処理による歪みや寸法誤差の補正、表面粗さの改善、 歯車としての最終品質の管理までワンストップで請け負います。 大量生産と高精度――この二つの技術を融合し、 お客様の製品を「確実に機能する歯車」に仕立て上げる。 それが私たち中村製作所の使命です。
歯車研削とは

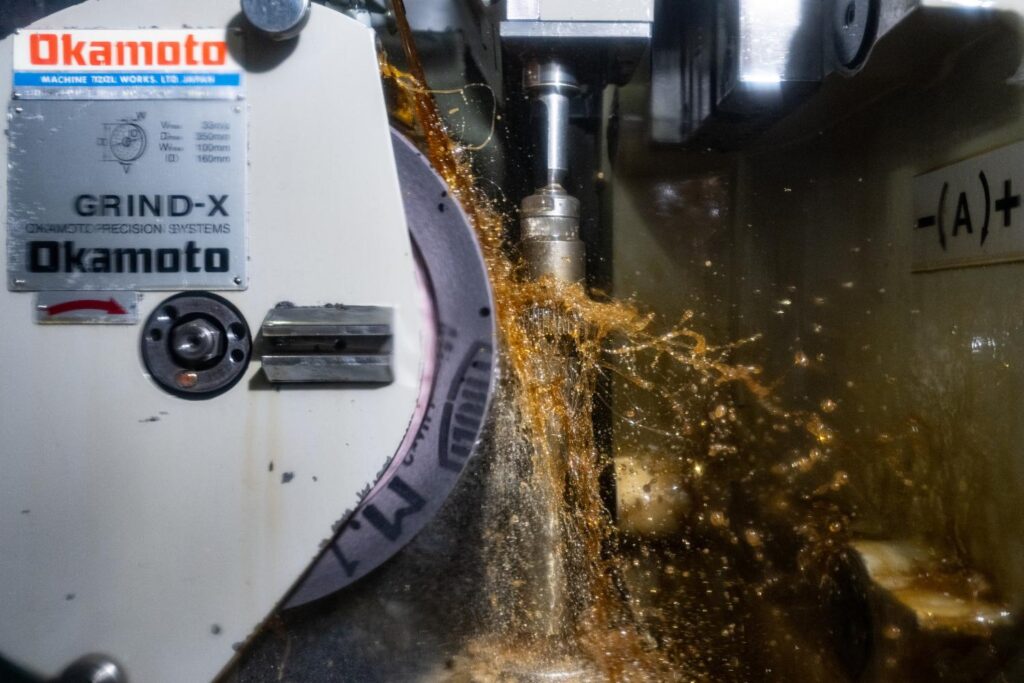

歯車研削とは、焼入れ後の歯車の歯面を砥石で精密に仕上げる加工のことです。歯車の歯面精度を向上させ、滑らかな動きや騒音の低減、耐久性の向上を実現します。
歯切りやシェービングなどの従来の加工方法では、JIS規格の2〜4級程度までの精度しか得られませんが、歯車研削を用いることでJIS規格の0〜2級程度の高精度が実現可能になります。これにより、機械の信頼性と耐久性が格段に向上します。
なぜ歯車研削が必要なのか｜歯切りだけでは届かない領域
「歯切りまで終わっているのに、なぜさらに研削が必要なのか」——これは設計・調達のご担当者から最も多くいただく質問です。
結論から言えば、歯車研削は歯車を「動く部品」から「静かに、長く、正確に動き続ける機能部品」へと引き上げる工程です。近年の歯切り技術は年々精度が向上していますが、それでも研削と比較すると到達できる精度には明確な限界があります。
【歯車研削が解決する3つの課題】 ● 高速回転時の振動と騒音 ── 最も多いご依頼理由 ● 歯当たりの不均一 ── 局所的な応力集中による早期摩耗 ● 熱処理による歪み ── 焼入れ後に必ず発生する寸法変化
理由1｜高速回転時の振動・騒音を抑える（最も多い依頼理由）
歯車研削が必要になる場面として圧倒的に多いのが、高速回転時の振動と騒音の低減です。
歯面にわずかな形状誤差やピッチ誤差が残っていると、歯車が噛み合うたびに微細な衝撃が発生します。低速域では問題にならなくても、回転数が上がるにつれてこの衝撃が振動として増幅され、耳につく騒音となって表れます。EV・ハイブリッド車のように「エンジン音でマスキングされない」環境では、この歯車由来の音が製品品質を直接左右します。
歯車研削は歯形・歯すじ・ピッチのすべての誤差を微小レベルまで追い込むため、噛み合いが滑らかになり、振動と騒音が大幅に低減します。
理由2｜歯当たりを均一にし、歯車の寿命を延ばす
歯当たり（歯面のどこで接触しているか）が偏っていると、荷重が一部の面に集中します。この局所的な応力集中は、ピッチング（点状の剥離）やスカッフィング（焼き付き）といった歯面損傷の直接の原因となり、設計寿命に達する前に歯車が使えなくなります。
研削により歯面全体で均等に接触する状態をつくることで、荷重が分散され、耐摩耗性と疲労寿命が向上します。同じ材質・同じ設計でも、研削の有無で寿命が大きく変わるのはこのためです。
理由3｜熱処理による歪みを補正する
焼入れ・浸炭などの熱処理は、歯車の強度を確保するために不可欠な工程です。しかし熱処理を行うと、材料の組織変化にともなって必ず寸法変化・歪みが発生します。
熱処理前にどれほど正確に歯切りしていても、熱処理後には歯形が変形しています。この歪みを最終的に取り除けるのは、熱処理後に行う歯車研削だけです。歯車研削が「最終仕上げ工程」と呼ばれるのは、この順序に必然性があるためです。
歯切りと歯車研削の到達精度
| 加工方法 | 到達精度の目安（旧JIS） | 位置づけ |
| ホブ切り・ギヤシェーパ（歯切り） | 4〜8級程度 | 歯形をつくる一次加工 |
| シェービング | 4〜6級程度 | 熱処理前の中間仕上げ |
| 歯車研削 | 0〜2級 | 熱処理後の最終仕上げ |
※ 従来は「JIS 2〜4級」を歯車研削の目安と表記するケースもありますが、中村製作所ではより高精度なJIS 0〜2級相当まで対応しています。
こんなときは歯車研削をご検討ください
| こんな状況 | 歯車研削で解決できること |
| 高速回転させると異音・振動が出る | 歯形・ピッチ誤差を除去し、噛み合いを滑らかに |
| 想定より早く歯面が摩耗・損傷する | 歯当たりを均一化し、応力集中を解消 |
| 熱処理後に図面公差から外れてしまう | 焼入れ歪みを研削で補正し、規定精度へ |
| 鋳造・鍛造・焼結品の精度が出ない | 量産品の最終仕上げとして精度を作り込む |
| EV・ロボット向けで静音要求が厳しい | 旧JIS 0〜2級レベルまで精度を追い込む |
| 取引先から精度等級の指定を受けた | 等級に応じた研削と検査成績書で品質を保証 |
成形研削と創成研削の違いと使い分け
歯車研削には主に二つの方式があります。製品の種類や生産量によって最適な方式が異なります。
| 研削方式 | 使用工具 | 適用例 | 特徴 |
| 成形研削 | 歯形プロファイルの砥石 | 試作品・単品・特殊形状 | 一歯ずつ精密研削し高精度。多様な歯形に対応可能だが、砥石交換・位置決めに時間を要し量産性は低い |
| 創成研削 | 多条ねじ状砥石 | 量産品・多数歯 | ねじ状砥石で多歯同時研削が可能。加工時間が短く高能率で量産向き。ただし砥石の形状修整が必要 |
中村製作所では、成形研削・創成研削いずれの方式にも対応しており、お客様のご要望・生産数量・精度要求に合わせて最適な方式をご提案します。
量産加工業者との連携｜精度保証の専門分業
近年、歯車の大量生産には鋳造・冷間圧造・粉末冶金などの高効率製法が普及しています。しかし、こうした量産技術は高効率な反面、歯車の精度や歯面品質に関する専門知見・ノウハウが不足するケースがあります。
量産製造技術と仕上げ研削の役割分担
| 製造技術 | 特徴 | 歯車研削が必要な理由 |
| 鋳造 | 溶融金属を型に流し込む。大型・中型歯車に利用。コスト効率が高い | 鋳造後の寸法誤差・表面粗さを研削で修正し機能品質を担保 |
| 冷間圧造（鍛造） | 常温で塑性変形させる。小型歯車の量産・高強度化に有効 | 熱処理後の変形・ピッチ誤差を研削で補正 |
| 粉末冶金 | 金属粉末を加圧・焼結。複雑形状の小型歯車を量産できる | 焼結後の表面品質不足を歯面研削で改善 |
中村製作所は、量産加工業者さまが持ちにくい「歯車の精度保証・品質管理」の専門機能を担うパートナーとして、外注先の精度仕上げを一括でお引き受けします。
中村製作所の対応範囲と加工精度
中村製作所では、以下の仕様・条件に対応した歯車研削を承っています。
| 項目 | 対応内容 |
| 対応精度 | JIS 0〜2級相当 |
| 対応モジュール | m0.5〜（詳細はお問い合わせください） |
| 素材 | 炭素鋼（S45C）・合金鋼（SCM系）・その他 |
| 熱処理後対応 | 焼入れ後の歪み補正・表面粗さ改善・最終品質管理 |
| ロット | 単品〜量産まで対応 |
| 全国対応 | 北海道〜沖縄まで発送対応可能 |
対応できる主な歯車の種類
→平歯車（スパーギア）
最もシンプルな構造の平歯車は、産業機械・工作機械・搬送設備など幅広い用途で使われます。単品から量産まで、短納期・高精度での研削加工が可能です。
→ベベルギア（かさ歯車）
直交する軸間の動力を伝えるベベルギアは、自動車のデファレンシャルや方向転換機構に使用されます。複雑な歯形を高精度に仕上げる加工実績を保有しています。
→ウォームシャフト
直交する軸間での動力伝達に使われ、大きな減速比を実現できる部品です。歯面の形状精度が効率と耐久性に直結するため、精密な仕上げ研削が重要です。
→ラックギア
ラックギアは、回転運動を直線運動に変換する機械要素です。搬送装置・工作機械・自動車ステアリング・ロボットの直動機構など、幅広い産業分野で使用されています。平面状に歯が直線に並んだシンプルな構造ながら、精度が機械全体の動作品質に直結します。

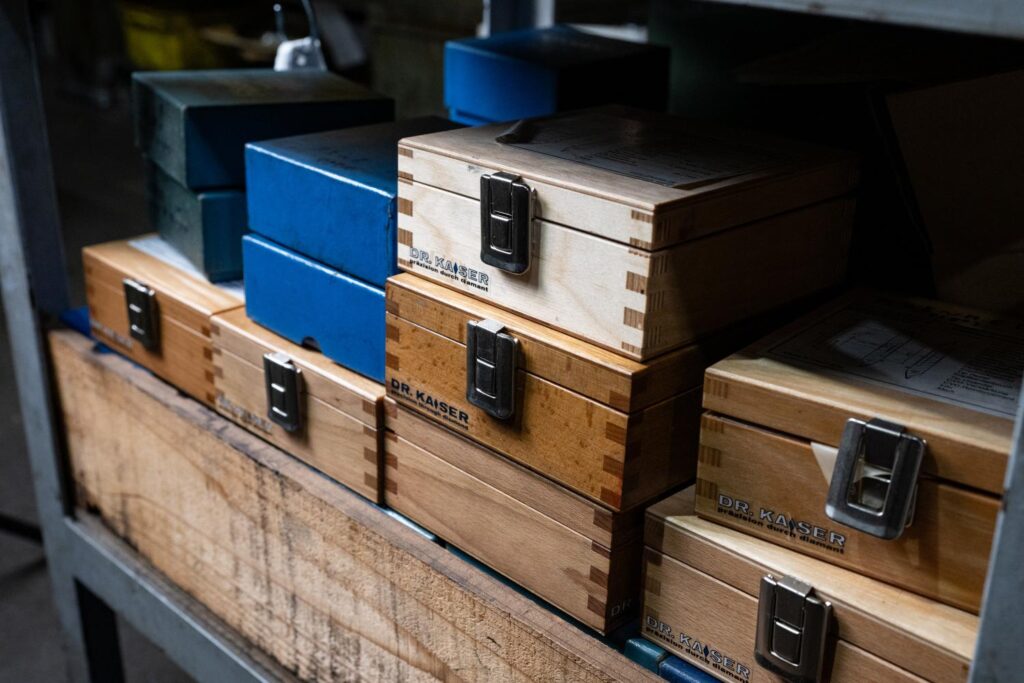

豊富な砥石保有：初期費用を抑えた素早い立ち上がりを実現
砥石は研削加工の要であり、中村製作所の重要な資産です。 豊富なサイズ・用途の砥石を自社で保有しているため、 歯車の形状・モジュール・材質に合わせた最適な研削が可能です。 新規のお客様でも初期費用を抑えた試作対応ができます。
精度保証の体制｜測定機と検査成績書
歯車研削は、研削盤だけで成り立つ工程ではありません。研削した歯車の精度を正しく測定できる設備と、最適な砥石の選定があってはじめて、規定の精度を「保証」できます。
| 体制 | 内容 |

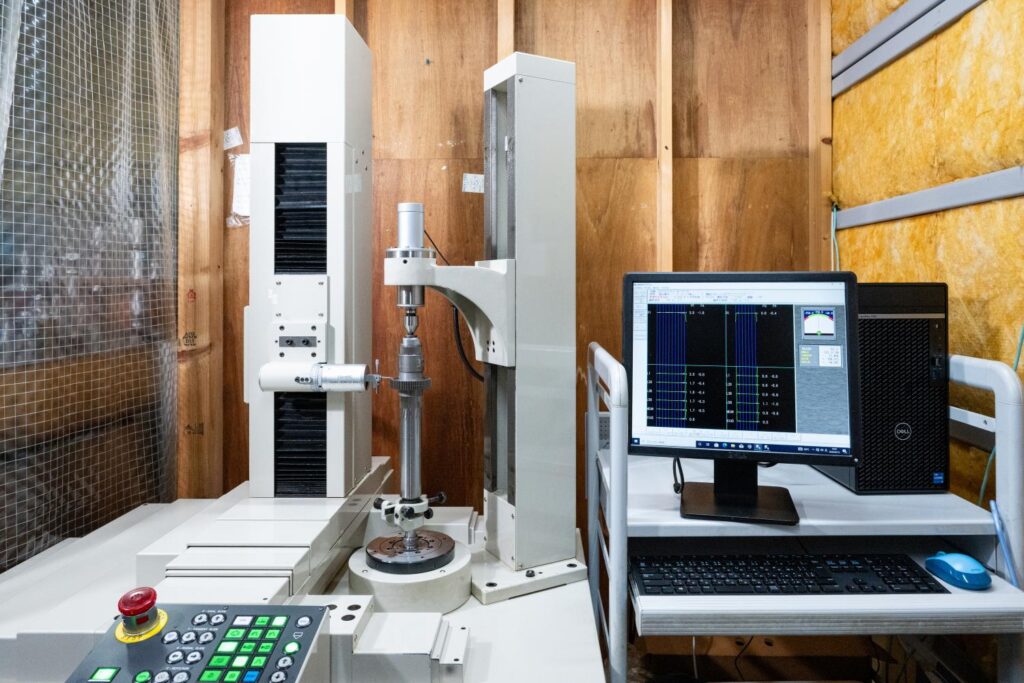

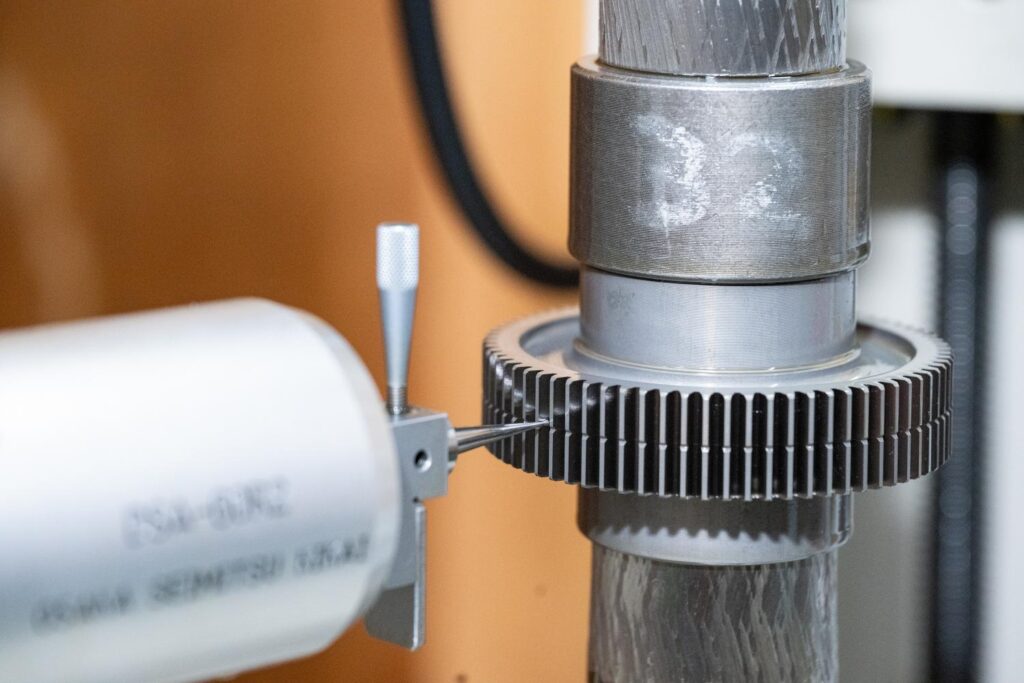

| 高精度歯車測定機 | 歯形・歯すじ・ピッチ誤差を精密測定。等級判定の根拠となるデータを取得 |
| 三次元測定機 | 軸穴・キー溝・フランジ等の形状精度、芯振れを測定 |
| 砥石の常時保有 | 豊富なサイズの砥石を在庫。ご依頼からすぐに研削へ着手できる体制 |
| 検査成績書の発行 | 測定結果を成績書として発行。取引先への品質エビデンスとしてご利用いただけます |
「図面に等級指定があるが、対応可能か確認したい」「どの規格で指定すべきか判断がつかない」といったご相談も承っています。図面をお送りいただければ、対応可否と最適な精度設定をご提案します。
主な保有設備
高精度なJIS 0〜2級研削を安定して実現するために、中村製作所ではCNC歯車研削盤を導入し、全品検査体制を整えています。
- CNC歯車研削盤（スパー・ヘリカル対応）
- 真円度・歯形精度の高精度測定設備
- 品質管理：全品検査体制・検査成績書発行対応
設備の詳細については、保有設備ページをご覧ください。
加工実績・事例紹介
| 業種・用途 | 歯車の種類 | 精度 | 対応ポイント |
| 自動車部品メーカー | はすば歯車 | JIS 1〜2級 | 熱処理後の歪み補正・量産仕上げ研削 |
| EV・ロボット部品 | 精密歯車 | JIS 0〜1級 | 超高精度・低騒音・低振動要求 |
| 産業機械メーカー | 平歯車 | JIS 2〜3級 | 単品〜小ロット・短納期対応 |
| 減速機メーカー | ウォームシャフト | JIS 1〜2級 | 特殊形状の精密研削・寸法管理 |
上記以外の業種・歯車種別も多数対応しています。まずはご相談ください。
歯車の精度規格｜JIS・新JIS・JGMAと中村製作所の対応範囲
歯車の精度は「何級か」で語られます。しかし実際には、旧JIS・新JIS・JGMAという3つの体系が現場で併用されており、同じ「2級」でも指している内容が異なるため、混乱が起きやすい領域です。
ここでは3つの規格の違いを整理したうえで、中村製作所がそれぞれどこまで対応できるのかを明示します。
【中村製作所の対応精度】 ● 旧JIS（JIS B 1702:1976） 0級 〜 2級 ● 新JIS（JIS B 1702-1/-2） N3級 から ● JGMA（日本歯車工業会規格） 0級 から 図面がどの規格で描かれていても、そのまま対応いたします。
規格1｜旧JIS（JIS B 1702:1976）
長年にわたって国内の歯車図面で使われてきた規格です。0級から8級まであり、数字が小さいほど高精度を意味します。現在も多くの現場でこの体系が使われ続けており、既存図面のほとんどは旧JIS表記です。
中村製作所の対応：0級〜2級。歯車研削でしか到達できない最高精度領域に対応しています。
規格2｜新JIS（JIS B 1702-1:1998 / -2:1998）
旧JISがISO規格に準拠する形で全面的に改定されたものが新JISです。旧規格との混同を避けるため、等級表示には頭にNを付けて「N○級」と呼称します。等級はN0からN12まであり、こちらも数字が小さいほど高精度です。
注意が必要なのは、旧JISと新JISは単純に読み替えられないという点です。モジュールや基準円直径の区分そのものが異なるため、「旧JIS4級は新JISの何級」と厳密に対応させることはできません。おおよその目安として「新JIS等級 ≒ 旧JIS等級 ＋ 4級」と言われますが、この目安が当てはまらない範囲も多く存在します。
| 旧JIS等級 | 新JIS等級（目安） | 備考 |
| 0級 | N4級 相当 | 旧JISの最高等級 |
| 1級 | N5級 相当 | — |
| 2級 | N6級 相当 | — |
| 3級 | N7級 相当 | — |
| 4級 | N8級 相当 | — |
※上表はあくまで目安です。厳密な換算が必要な場合は、日本歯車工業会発行の「JGMA/TR0001（2000）新旧JIS歯車精度の規格値対比表」をご参照ください。図面の等級判断に迷われる際は、当社でも確認を承ります。
中村製作所の対応：N3級から対応しています。N3級は旧JIS 0級（≒N4級相当）よりもさらに一段高い精度領域です。
【補足：新JIS N0〜N2級について】 新JISの最上位となるN0〜N2級は、加工技術だけでなく 測定環境の温度管理まで含めた極めて厳格な条件が要求される領域で、 現実的な量産・受注生産で安定して保証することは物理的に困難とされています。 中村製作所では、確実に保証できる範囲としてN3級からのご対応としています。
規格3｜JGMA（日本歯車工業会規格）
JGMAは、日本歯車工業会が定める業界規格です。JISとは別の体系として運用されており、歯車メーカーや機械メーカーの実務で広く利用されています。
JGMAの最大の特徴は、評価の視点がJISと根本的に異なる点にあります。JISが歯形誤差・歯すじ誤差・ピッチ誤差といった「歯車そのものの形状が理想にどれだけ近いか」を評価するのに対し、JGMAは1ピッチかみあい誤差・全かみあい誤差・伝達誤差などを測定し、「歯車同士が噛み合ったときにどれだけ滑らかに回るか」を評価します。
かみあい精度は騒音・振動・負荷分布といった実際の運転性能に直結するため、用途によってはJISよりも実用的な評価軸とされることがあります。JGMAも0級が最も高精度で、数字が大きくなるほど許容誤差が広がります。
中村製作所の対応：0級から対応しています。
3つの規格の違い（まとめ）
| 旧JIS | 新JIS | JGMA | |
| 規格の性格 | 国内独自の従来規格 | ISO準拠の現行規格 | 日本歯車工業会の業界規格 |
| 等級表記 | 0級〜8級 | N0級〜N12級 | 0級〜 |
| 評価の視点 | 歯車単体の形状精度 | 歯車単体の形状精度 | かみ合い状態・運転性能 |
| 主な測定項目 | 歯形・歯すじ・ピッチ誤差 | 歯形・歯すじ・ピッチ誤差 | かみあい誤差・伝達誤差 |
| 中村製作所の対応 | 0〜2級 | N3級から | 0級から |
いずれの規格も、数字が小さいほど高精度である点は共通しています。ただし体系が異なるため、等級の数字だけを見て単純比較することはできません。同じ歯車でも、JISとJGMAで異なる等級になる場合があります。
よくあるご質問（FAQ）
Q. 歯車研削でJIS 0〜2級とは、どのくらいの精度ですか？
A. JIS（日本産業規格）の歯車精度等級は数字が小さいほど高精度です。JIS 0級は最も厳しい等級で、ミクロン単位の精度管理が必要です。EV・ロボット・航空宇宙・精密医療機器など、静粛性・信頼性を極限まで求める用途に使用されます。中村製作所ではJIS 0〜2級相当の仕上げ研削に対応しています。
Q. 歯車研削と歯切りの違いは何ですか？
A. 歯切り（ホブ加工・ギヤシェーパ等）は歯形を削り出す前工程で、到達精度はJIS 4〜8級程度です。歯車研削は熱処理後の仕上げ工程で、砥石により歯面を精密に仕上げます。JIS 0〜2級の高精度が必要な場合に歯車研削が不可欠です。
Q. 量産品の仕上げ研削だけを外注することはできますか？
A. はい、対応しています。鋳造・冷間圧造・粉末冶金などの量産後の仕上げ研削を一括してお引き受けします。熱処理後の歪み補正・表面粗さ改善・品質管理までワンストップで対応可能です。
Q. 熱処理後の歪んだ歯車の修正研削はできますか？
A. はい、対応しています。熱処理による歪み・寸法誤差の補正研削は、中村製作所の得意とするご依頼のひとつです。
Q. 旧JISと新JIS、どちらの等級で指定すればよいですか？
A. どちらでも対応いたします。既存図面をお使いの場合は、そのままの表記でお送りください。新旧JISは単純な読み替えができないため、判断に迷われる場合は図面をご提示いただければ当社で確認いたします。
Q. 新JISのN0級・N1級には対応していますか？
A. 新JISのN0〜N2級は、加工だけでなく測定環境の温度管理まで含めた極めて厳格な条件が必要となり、安定的に保証することが物理的に困難な領域です。当社では確実に保証できる範囲として、N3級からのご対応としています。N3級は旧JIS 0級よりもさらに高い精度領域です。
Q. JGMAの等級指定でも対応できますか？
A. はい、JGMA 0級から対応しています。JGMAはかみ合い状態を評価する規格で、騒音・振動といった実際の運転性能に直結するため、用途によってはJISより実用的な指標となります。
Q. 検査成績書は発行してもらえますか？
A. はい、発行しています。高精度歯車測定機・三次元測定機による測定結果を成績書としてお付けできますので、取引先への品質エビデンスとしてご利用いただけます。
Q. 単品・試作品でも対応できますか？
A. はい、1個からの単品対応が可能です。成形研削方式により、特殊形状・試作品にも柔軟に対応します。
Q. 歯車研削の費用・価格はどのくらいですか？
A. 歯車の種類・サイズ・精度等級・数量・素材によって大きく異なります。まずは図面や仕様をお知らせいただき、お見積もりをご依頼ください。
Q. 全国からの受注・発送に対応していますか？
A. はい、北海道から沖縄まで全国対応しています。図面・仕様書をメール送付いただければ、遠方のお客様にも迅速にお見積もりいたします。
Q. 現物（図面なし）からの加工はできますか？
A. 可能です。現物をお送りいただき、測定・確認の上でご提案いたします。まずはご相談ください。
お客様の声
- 「熱処理後の歪み補正を短納期で対応していただき、ラインへの影響を最小限に抑えられました。」（自動車部品メーカー）
- 「他社では断られたJIS 1級の精度要求に対応いただき、大変助かりました。」（ロボット部品メーカー）
- 「量産後の仕上げ研削をまとめてお任せでき、社内の品質管理工程を大幅に削減できました。」（機械製造業）
- 「単品からの対応で、試作段階から安心してお任せできます。」（機械設計会社）
対応エリア・全国発送対応
中村製作所は埼玉県川口市に拠点を置いており、関東近郊はもちろん、全国のお客様からのご依頼を承っています。
- 関東（埼玉・東京・神奈川・千葉・茨城・栃木・群馬）
- 中部（愛知・静岡・長野など）
- 近畿・中国・九州・北海道・東北——全国発送対応
遠方のお客様も、メール・電話でのご相談から承ります。図面・仕様書をご送付いただければ迅速にお見積もりいたします。
お問い合わせから納品までの流れ
| ステップ | 内容 | 目安 |
| ① お問い合わせ・ご相談 | 図面・現物・仕様をお知らせください。メール・電話対応 | 即日〜翌営業日 |
| ② 図面確認・加工検討 | 加工可否・最適方式を検討し、仕様を確認 | 1〜2営業日 |
| ③ お見積もり提出 | 加工内容・数量・納期を確認し、お見積書をご提示 | 2〜3営業日 |
| ④ ご発注・工程確認 | ご発注後、加工スケジュールを確定 | 受注確定後 |
| ⑤ 加工・品質管理 | 研削加工〜精度検査・検査成績書作成まで一貫対応 | 納期に応じて |
| ⑥ 納品・アフターフォロー | 検査成績書と合わせて発送または引き渡し | 指定納期 |
